Um quadro de proteção pronto junta, numa caixa só, o disjuntor, o DR e às vezes o DPS do circuito do carregador. Ele economiza tempo de montagem, mas não substitui o projeto: quem define se ele serve para a sua instalação é o eletricista. Reunimos os modelos mais vendidos no Mercado Livre, com o que cada anúncio declara.
Preços encontrados em 30 de outubro de 2026. Eles mudam com frequência; confira na loja.
Antes de comprar: o tipo de DR
Esse é o ponto que mais pesa. Em falha, o carro pode gerar uma fuga com corrente contínua lisa, que o DR comum não enxerga. Há dois caminhos aceitos:
- DR tipo B, que detecta qualquer fuga (alternada, pulsante e contínua). É o mais completo e o mais caro.
- DR tipo A no quadro, desde que o wallbox tenha detecção de fuga contínua de 6 mA embutida. Muitos têm; confira na ficha (aparece como "6 mA DC" ou "RDC-DD").
Os quadros abaixo trazem, quando informam, DR tipo A. Um anúncio diz "classe A (CA/CC)": o tipo A detecta corrente alternada e contínua pulsante, mas não a contínua lisa. Por isso o par "quadro com DR tipo A + wallbox com 6 mA DC" é o que fecha a conta. Veja DR, DPS e disjuntor no wallbox.
Resumo
| Quadro | O que o anúncio declara | Preço encontrado |
|---|---|---|
| Steck Mobi 7,5 kW | DR, curva C, 40 A, 220 V | R$ 398,24 |
| Steck SK-MOB 7,4 kW | bifásico, 40 A, IP65 | R$ 403,65 |
| Steck Mobi Box 220 V | 32 A, 127/220 V | R$ 425,83 |
| Steck SK-MOBIT | com tomada industrial, 220 V | R$ 619,85 |
| JNG com DPS, IDR e disjuntor | 32 A, 220 V, IP65 | R$ 589,30 |
| Quadro com DR tipo A 7,5 kW | DR classe A, curva C, 40 A | R$ 389,90 |
| Kit Etek (sem caixa) | DR tipo A 40 A, disjuntor 40 A, DPS 40 kA | R$ 229,99 |
| Injetech com tomada 20 A | IDR classe A, até 7 kW | R$ 386,39 |
| Injetech com tomada industrial 32 A | IDR classe A | R$ 405,71 |
| Injetech com tomada 2P+T 32 A | 32 A | R$ 456,99 |
| Injetech 7 kW 220 V | 32 A | R$ 459,99 |
| Injetech 5 vias com tomada 20 A | disjuntor, DPS e interruptor | R$ 490,35 |
| Injetech preto 7 kW | 32 A, 220 V | R$ 889,99 |
| DPS Steck 40 kA (avulso) | classe II, 1 polo, 275 V | a partir de R$ 58,80 |
Steck (linha Mobi)
A Steck é uma fabricante brasileira de material elétrico, e a linha Mobi é feita para carregadores veiculares. São os quadros mais vendidos da categoria.

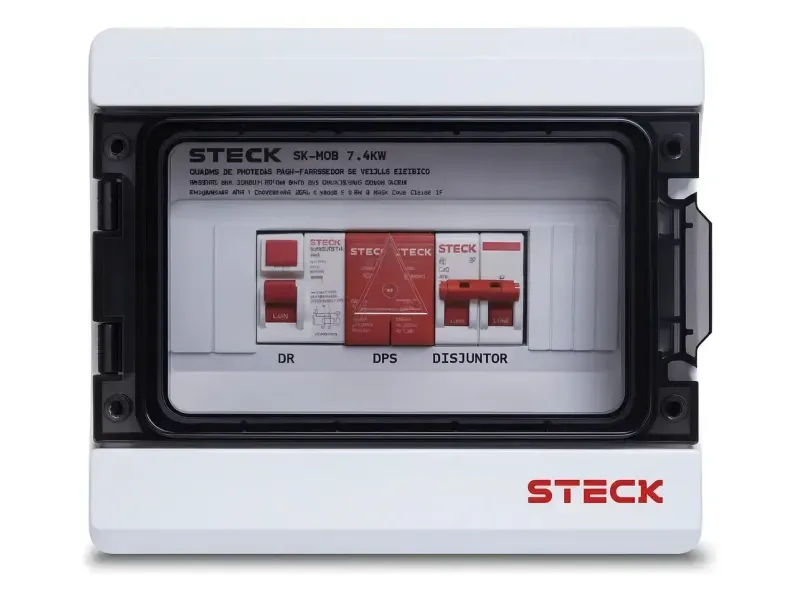

Steck Mobi 7,5 kW 220 V: quadro com DR e disjuntor curva C de 40 A. O anúncio não diz o tipo do DR; pergunte se é tipo A. Na data da consulta, tinha nota 4,9 e mais de 5 mil vendas. Ver Steck Mobi por R$ 398,24

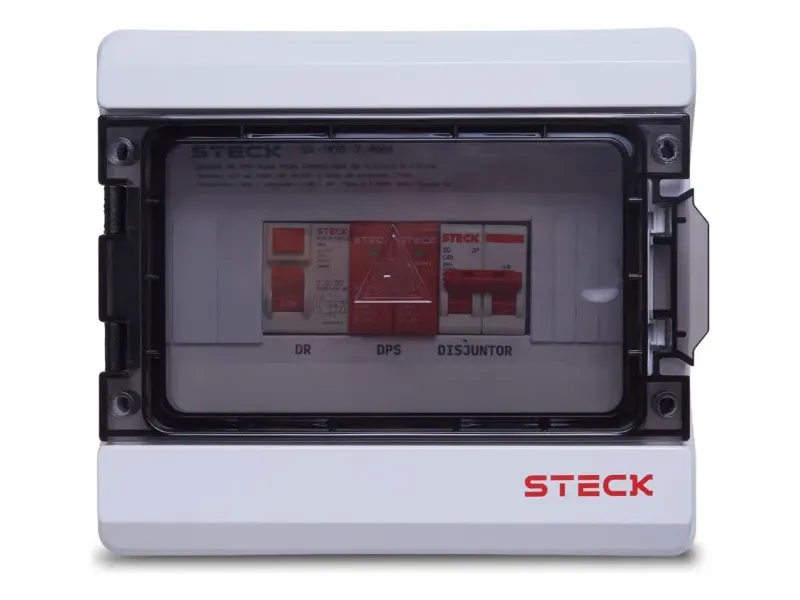

Steck SK-MOB 7,4 kW: versão para ligação bifásica, 40 A e grau de proteção IP65, bom para garagem aberta. Ver SK-MOB por R$ 403,65

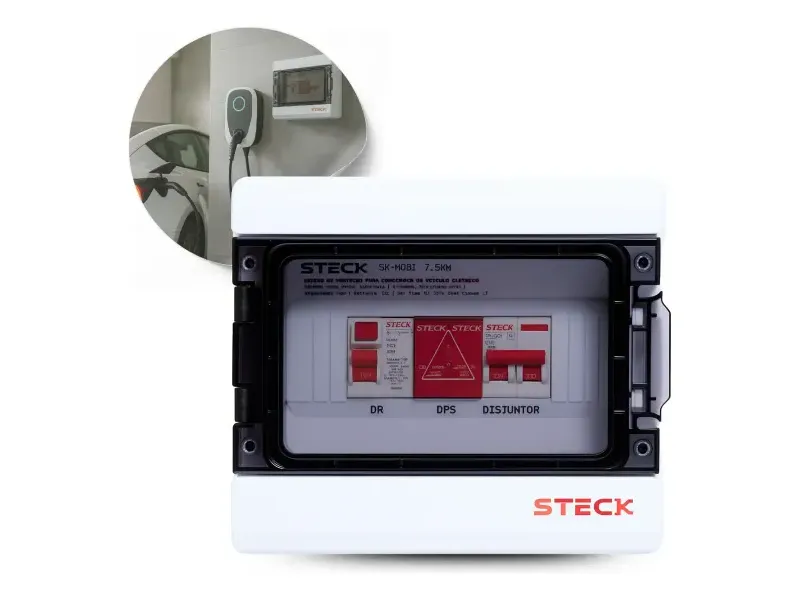

Steck Mobi Box 220 V: 32 A, anunciado para 127/220 V. Ver Mobi Box por R$ 425,83

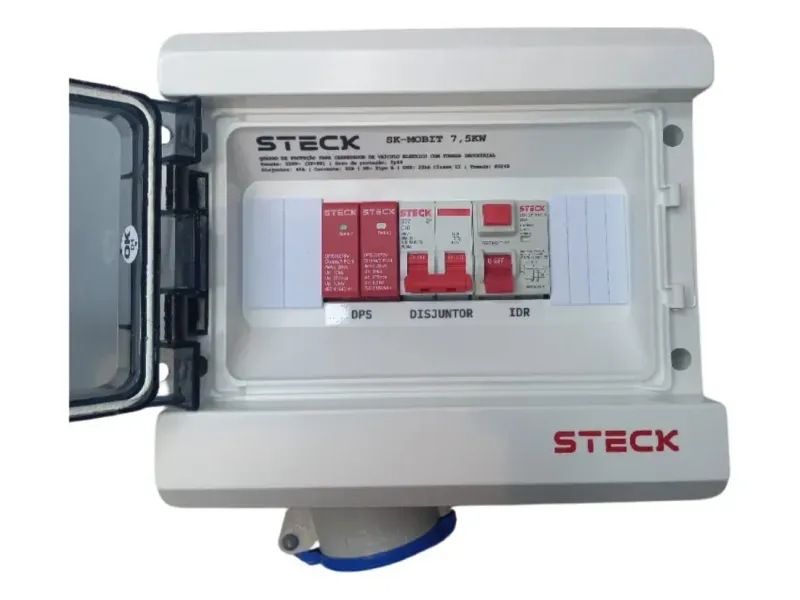

Steck SK-MOBIT com tomada industrial: o quadro já traz a tomada industrial, o jeito certo de ligar um carregador portátil de 32 A. Ver SK-MOBIT por R$ 619,85
JNG e quadro com DR tipo A

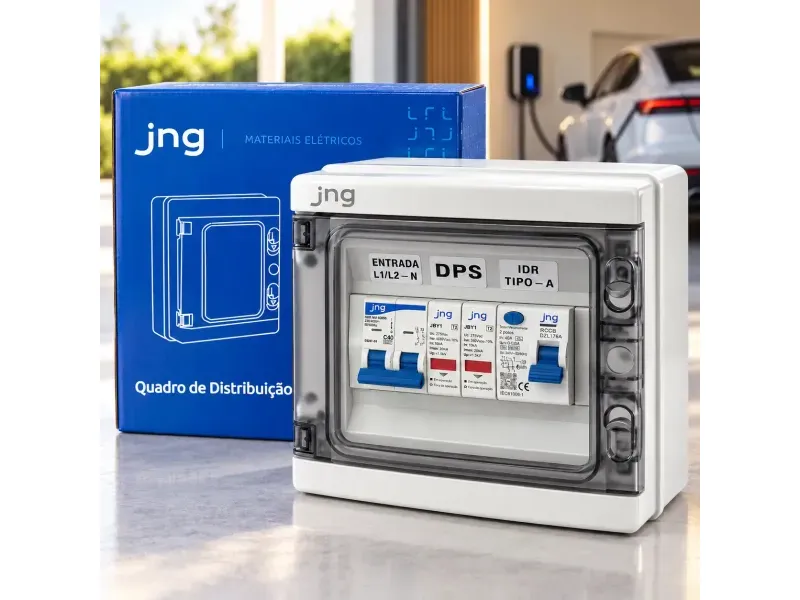

JNG 220 V 7 kW: um dos mais completos nas informações: DPS, IDR (o DR), disjuntor, 32 A e IP65. É o quadro que a Livoltek vende em kit com o wallbox dela. Ver JNG por R$ 589,30

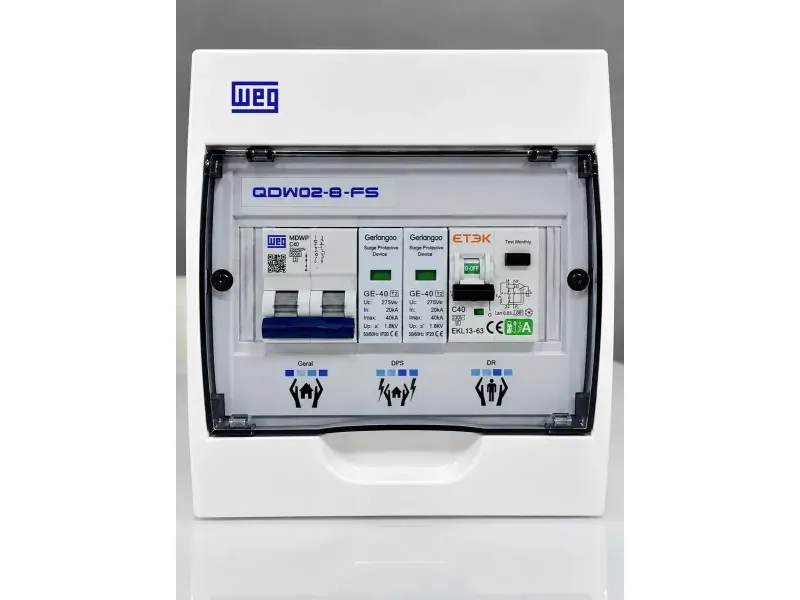

Quadro com DR tipo A 7,5 kW: declara DR classe A e disjuntor curva C de 40 A. O anúncio cita Clamper e Etek na ficha, sem deixar claro o fabricante da caixa. Ver quadro com DR tipo A por R$ 389,90

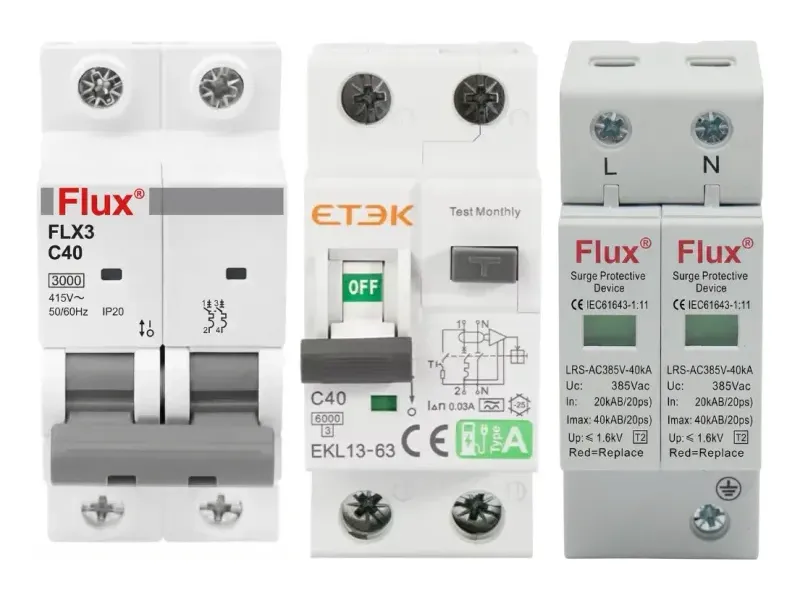

Kit Etek DR tipo A + DPS + disjuntor: não é um quadro, são os três dispositivos para o eletricista montar no seu quadro: DR tipo A de 40 A, disjuntor de 40 A e DPS de 2 polos, 275 V e 40 kA. É a opção mais barata quando o quadro existente tem espaço. Ver kit Etek por R$ 229,99
Injetech
A Injetech tem vários quadros para recarga, a maioria com tomada já instalada. Isso é útil para carregador portátil: a tomada fica protegida pelo DR e pelo disjuntor do próprio quadro.

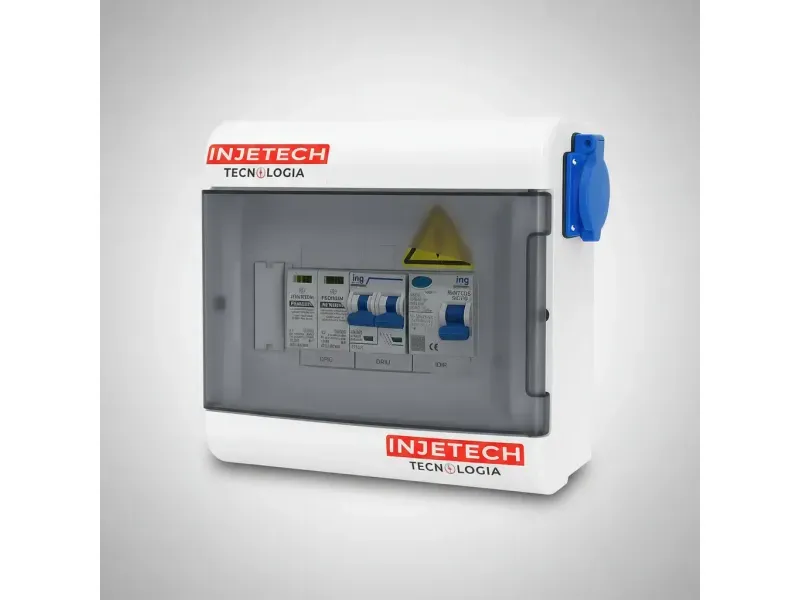

Com tomada 20 A (3,7 a 7 kW): IDR classe A. Com tomada de 20 A, o carregador portátil deve trabalhar em no máximo 16 A. Ver por R$ 386,39

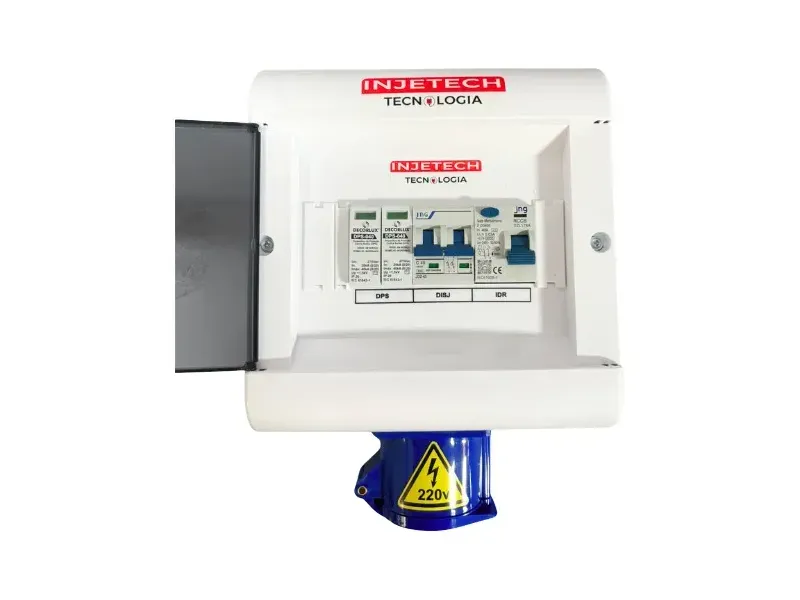

Com tomada industrial 32 A: IDR classe A e tomada industrial para portátil de 32 A. Ver por R$ 405,71

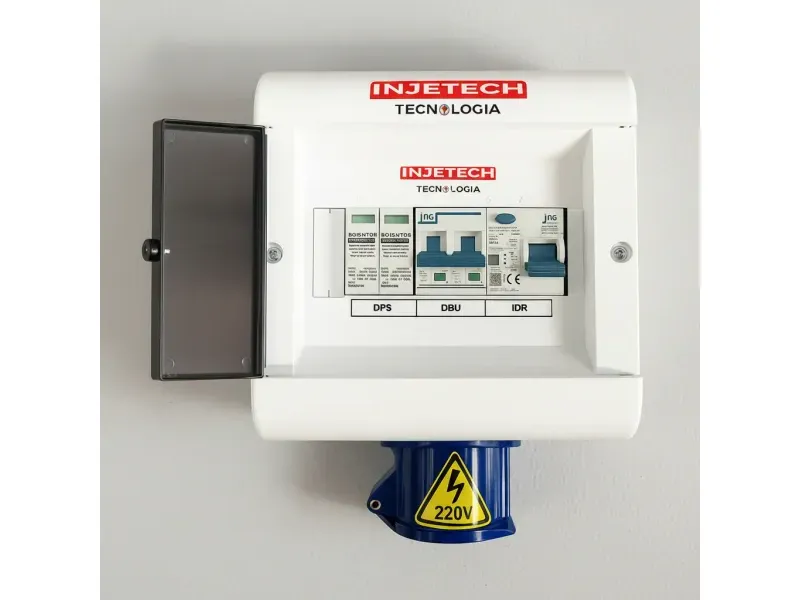

Com tomada 2P+T 32 A: 32 A, para portátil de até 7 kW. Ver por R$ 456,99

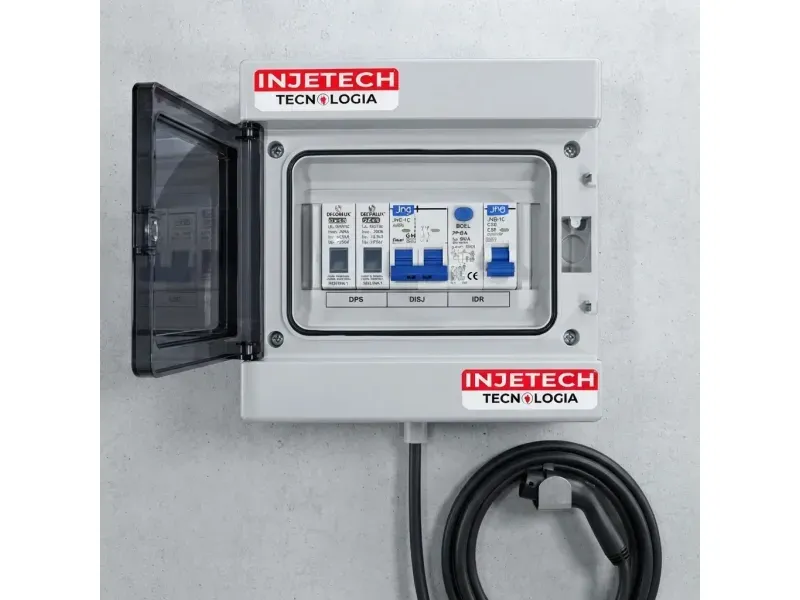

7 kW 220 V 32 A: sem tomada, para wallbox. Ver por R$ 459,99

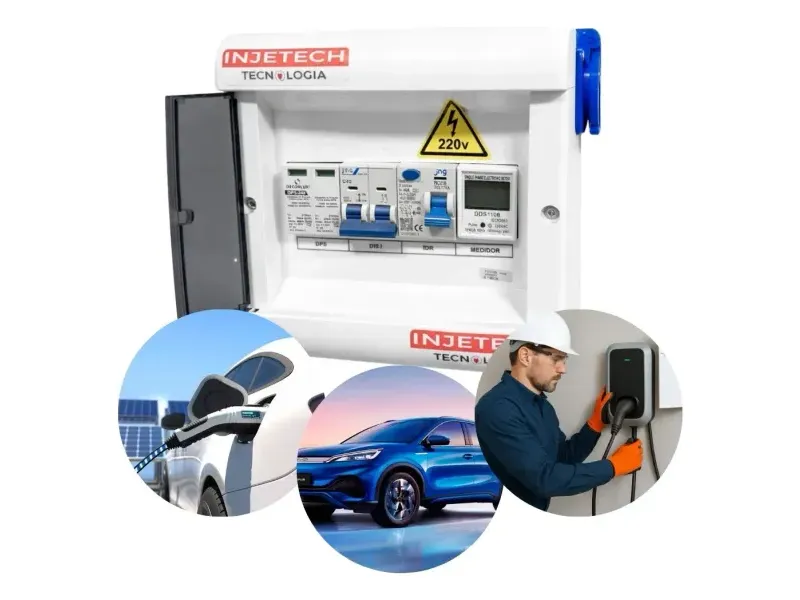

5 vias com tomada 20 A: disjuntor, DPS e interruptor, segundo o modelo. Ver por R$ 490,35

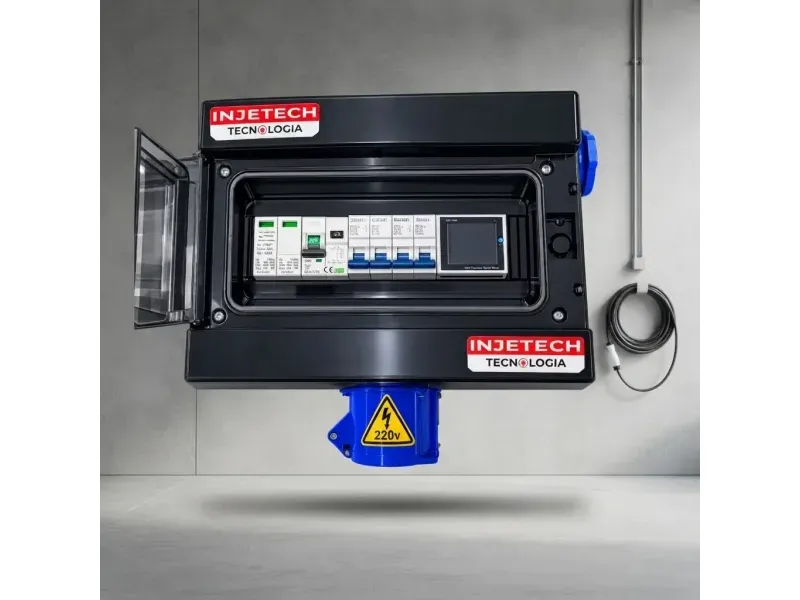

Preto 7 kW 32 A: versão de acabamento preto, bem mais cara que as outras com a mesma corrente declarada. Ver por R$ 889,99
DPS avulso

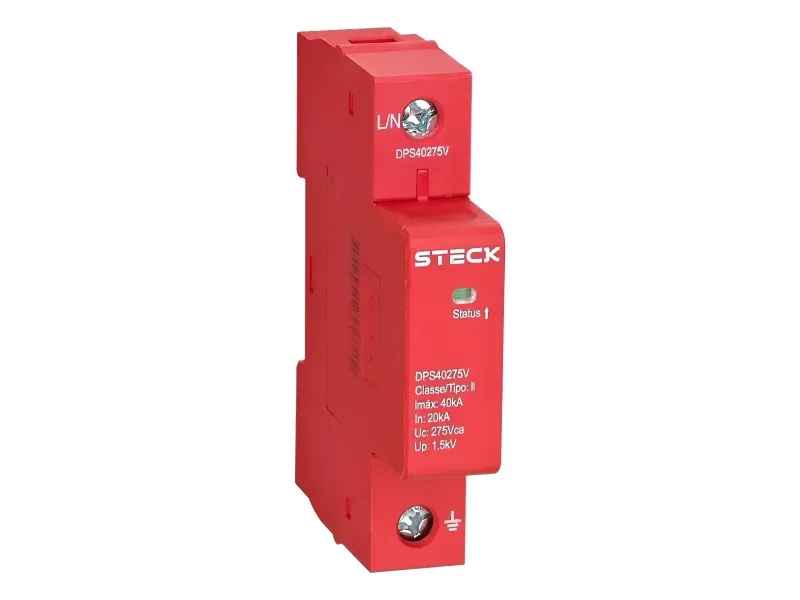

O DPS protege contra surtos de raio e de manobra na rede. O Steck DPS40275V é classe II, 1 polo, 40 kA e 275 V, para trilho DIN. Normalmente se usa um por fase (e um no neutro, conforme o esquema de aterramento). Encontramos dois anúncios: DPS Steck por R$ 58,80 e por R$ 94,52.
Como escolher
- Wallbox fixo: quadro sem tomada, com DR tipo A se o wallbox tiver detecção de 6 mA DC. Sem ela, peça ao eletricista um DR tipo B.
- Carregador portátil de 32 A: quadro com tomada industrial 32 A (Steck SK-MOBIT, Injetech 32 A).
- Portátil de até 16 A: quadro com tomada de 20 A.
- Quadro existente com espaço: o kit de dispositivos sai mais barato que um quadro novo.
- Garagem aberta: prefira IP65.
Em todos os casos, o disjuntor e o cabo têm de combinar com a corrente do carregador e com a distância até o quadro. Quem dimensiona é o profissional habilitado, conforme a NBR 5410 e a NBR 17019. Peça um orçamento de instalação.
